該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。雷蒙機工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
移動破碎篩分站
破碎設備
制砂設備
磨粉設備
選礦設備
建材設備
工程攪拌設備
給料篩分設備
洗砂輸送設備
選粉除鐵設備
除塵設備
雷蒙磨主機傳動裝置采用密封齒輪箱和帶輪，傳動平穩，運轉可靠
通篩率高達99%，工業制粉效率更高
易損件材質均為高錳鋼，壽命長，電機均為國標產品
該設備比球磨機效率高、電耗低、占地面積小，一次性投資小

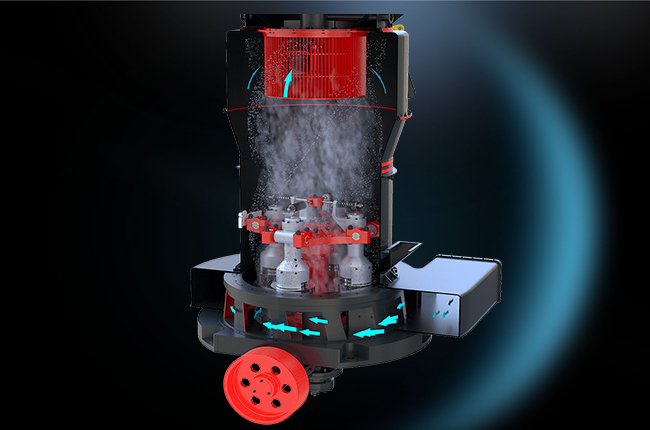

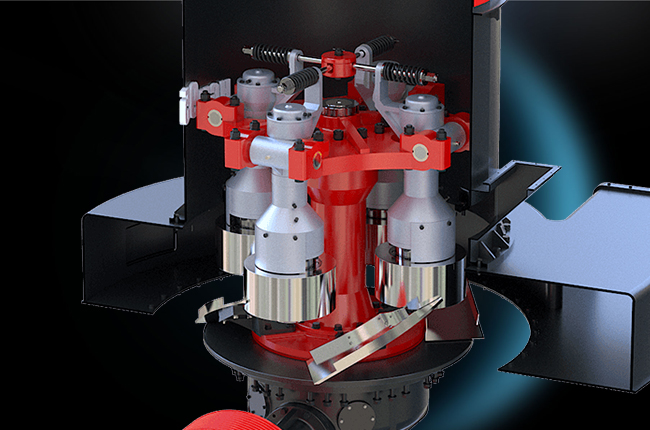

該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。雷蒙機工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
型號齊全 滿足不同需求
| 型號 | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM138 | HGM160 | HGM175 | HGM190 |
| 進料粒度（mm） | ＜20 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜30 | ＜35 | <40 |
| 成品粒度（mm） | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 |
| 處理能力（t/h） | 0.4-5 | 0.6-7 | 0.8-10 | 1.2-15 | 1.6-21 | 2-25 | 2.7-28 | 3-35 | 5-40 |
| 中心軸轉速（r.min） | 167 | 150 | 142 | 136 | 105 | 92.5 | 82 | 75 | 74 |
| 磨環直徑（mm） | 908 | 1006 | 1075 | 1280 | 1400 | 1510 | 1770 | 1900 | 2040 |
| 磨輥數量 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 4 |
| 主機功率（kw） | 22 | 30 | 45 | 55 | 75 | 90 | 132 | 185 | 280 |
| 風機功率（kw） | 22 | 30 | 45 | 75 | 90 | 110 | 160 | 200 | 280 |
| 分析器功率（kw） | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22/30 | 30/45 | 55 |
| 型號 | 進料粒度 （mm） |
處理能力 （t/h） |
| HGM88 | ＜20 | 0.4-5 |
| HGM95 | ＜25 | 0.6-7 |
| HGM 100 | ＜25 | 0.8-10 |
| HGM120 | ＜25 | 1.2-15 |
| HGM130 | ＜25 | 1.6-21 |
| HGM138 | ＜25 | 2-25 |
| HGM160 | ＜30 | 2.7-28 |
| HGM175 | ＜35 | 3-35 |
| HGM190 | <40 | 5-40 |
| 型號 參數 |
4525 | 4119 |
| 進料粒度（mm） | ≤30 | ≤25 |
| 成品粒度（mm） | 0.173-0.044 | 0.173-0.044 |
| 不同物料細度班產（t） | 16-176 | 8-78 |
| 中心軸轉速（r/min） | 82 | 105 |
| 磨環直徑（mm） | 1770 | 1400 |
| 磨輥直徑（mm） | 450 | 410 |
| 磨輥高度（mm） | 250 | 190 |
| 主機電機(kw) | Y315M-4-132 | Y280S-4-75 |
| 風機電機 | Y315M-4-132 | Y280S-4-75 |
| 分析器電機 | YCT250-4A-18.5 | YCT200-4B-7.5 |
| 型號 參數 |
進料粒度 （mm） |
成品粒度 （mm） |
| 4525 | ≤30 | 0.173-0.044 |
| 4119 | ≤25 | 0.173-0.044 |
