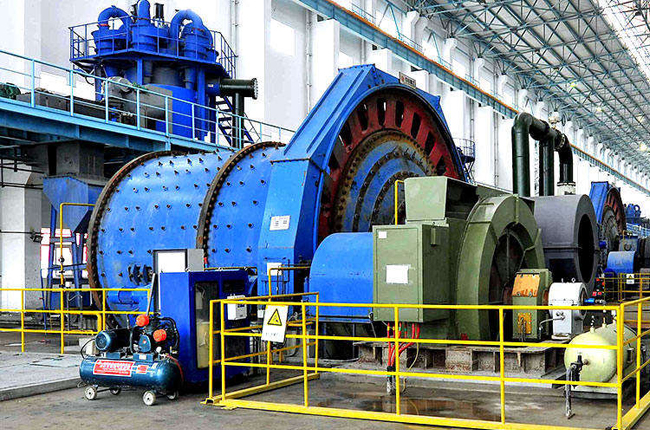

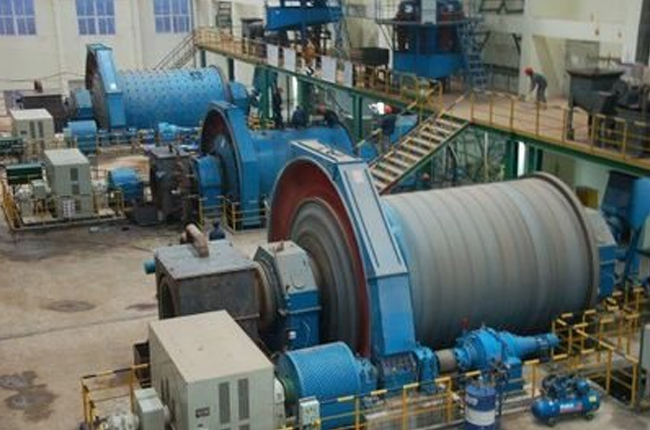

風掃煤磨是用來粉磨兼烘干各種硬度煤炭的設備，它主要由進料裝置、主軸承、回轉部分、傳動裝置、進出料裝置、高壓起動裝置及潤滑系統組成。廣泛應用于水泥建材、火力發電、冶金工業、化學工業等，風掃煤磨結構合理，粉磨效率高，是煤粉制備的理想設備。
喂料設備將原煤送入磨機進料裝置的百葉窗式溜子內。在物料下溜的同時，溫度為300℃左右的熱風也通過進風管進入磨機對原煤進行烘干；原煤借其傾斜向下滑動的動能，經過中空軸進入筒體烘干倉，經充分烘干通過隔倉板進入Ⅱ倉，在Ⅱ倉內裝有一定數量的研磨體，由于筒體回轉，分級襯板將研磨體帶到一定高度，在利用其降落時的沖擊能和摩擦能將原煤進行破碎和研磨，在原煤被破碎和研磨的同時，由專設的通風機經過磨機的出料裝置將已研磨好的細粉連同已經用過熱風一同吸出磨機，細粉與熱風的混合物經過專設的分離器將不合格的粗粉分出，在送回磨機重新研磨。
| 項目 規格 （m） | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
| 筒體轉速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | 18.3 | 16.9 | 17.5 | 16.4 | |
| 生產能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | 19-20 | 25-30 | 28-30 | 38-40 | |
| 進料粒度(mm) | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨體裝載量(t) | 7.5 | 20 | 22 | 22.5 | 28 | 32 | 43 | 50 | 55 | 80 | |
| 主減速機 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
| 主電動機(kw) | 95 | 250 | 280 | 315 | 400 | 500 | 630 | 710 | 800 | 1250 | |
| 總重量(t) | 29 | 46 | 54 | 76 | 98 | 107 | 124 | 148 | 162 | 215 | |
| 項目 規格(m) |
生產能力 (t/h) |
進料粒度 (mm) |
| Φ1.7×2.5 | 3-5 | ＜25 |
| Φ2.2×4.4 | 8-9 | ＜25 |
| Φ2.4×4.75 | 12-14 | ＜25 |
| Φ2.4×4.5+2 | 11-12 | ＜25 |
| Φ2.6×5.25+2.25 | 13-14 | ＜25 |
| Φ2.8×5+3 | 16-17 | ＜25 |
| Φ3.0×6.5+2.5 | 19-20 | ＜25 |
| Φ3.2×6.75+2 | 27-29 | ＜25 |
| Φ3.4×6+3 | 28-30 | ＜25 |
| Φ3.8×7+2.5 | 38-40 | ＜25 |
